Q-5 施工実績のうち曲線橋の最少半径はどのくらいですか。曲線半径の小さい橋梁にはどのような配慮が必要ですか。

Answer

カンチレバー工法は、曲線半径の小さい橋梁にも適用可能です。
近年の曲線半径の小さい橋梁(R=40m~)の施工実績を表1に、施工事例を写真2に示します。

表1 曲率半径の小さな橋梁実績
橋 梁 名 施工場所 完成年 構造形式・最大支間・橋長 曲線半径
久礼橋 高知県 2000 2径間連続Tラーメン橋
51.4m、101m
60m
厳原大橋 長崎県 2013 4径間連続ラーメン橋
91m、290m
100m
伯母谷ループ橋 奈良県 2003 4径間連続ラーメン橋
100m、312m
160m
かもい大橋 北海道 2005 3径間連続桁橋
130m、270m
200m

設計計算を行うにあたり、平面的に曲線を有する場合でこれらの影響を考慮する必要のある場合は、それが可能となる解析モデルを設定する必要があります。

架設時の設計において、ねじりの影響を考慮する場合があります。

また、施工上の注意事項としては、 施工ブロックの左右で橋軸方向に異なる長さとなる影響を考慮する必要があります。

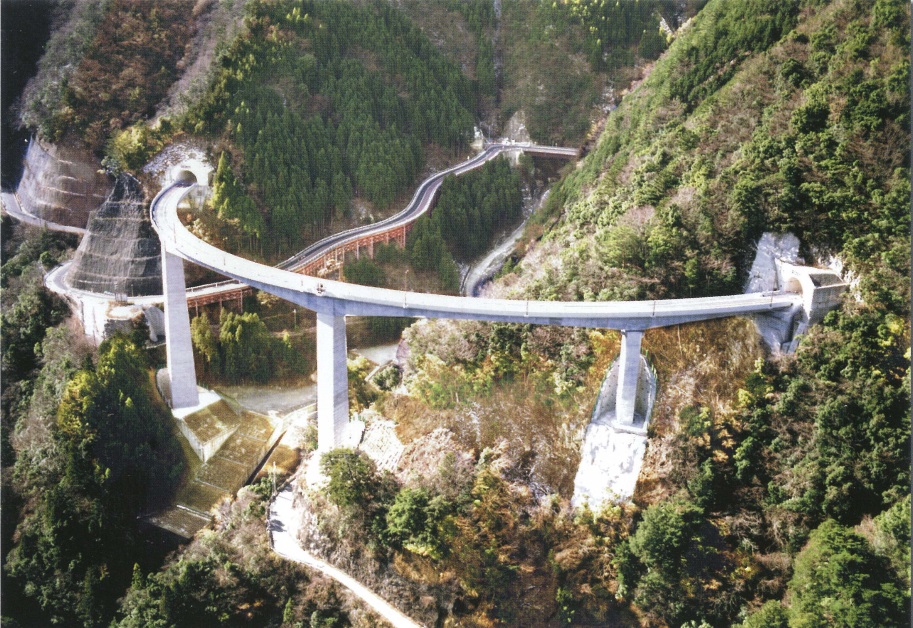

image009写真2 伯母谷ループ橋(R=160m)
