Q-7 斜橋は施工できますか。施工実績のうち斜角の最小はどのくらいですか。斜角のきつい橋梁にはどのような配慮が必要ですか。

Answer

施工実績で最大縦断勾配は12.3%です。縦断勾配の大きい橋梁の例を表2に示します。

表3 斜角の小さい橋梁実績
橋 梁 名 施工場所 完成年 構造形式・最大支間・橋長 斜 角 施工ブロック
継目方向
新熊野江大橋 宮崎県   3径間連続箱桁橋
63.4m、153m
30.0° 直角
大和川橋梁 大阪府 (1967) 6径間連続有ヒンジラーメン橋
120m、599.5m
31.6° 直角
秩父公園橋 埼玉県 1993 2径間連続斜張橋
195m、392m
45.0° 直角
常陸利根川橋 茨城県 (1985) 5径間連続桁橋
73.5m、330.4m
74.0° 斜角
ミュンヘン大橋 北海道 1991 2径間連続斜張橋
106.9m、171.7m
76.0° 斜角

注: ()内は受注年

斜角がある場合でも、施工ブロック継目は原則として橋軸に対して直角方向に施工します(図4参照)。

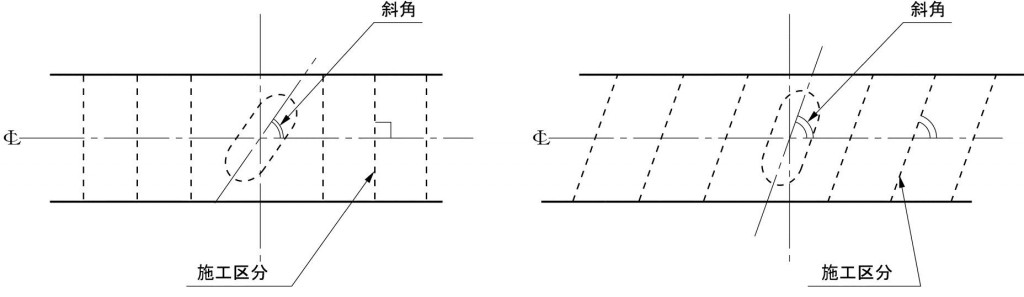

image011図4 施工ブロック継目方向
